מערכות ומעבים
תיאור המוצר

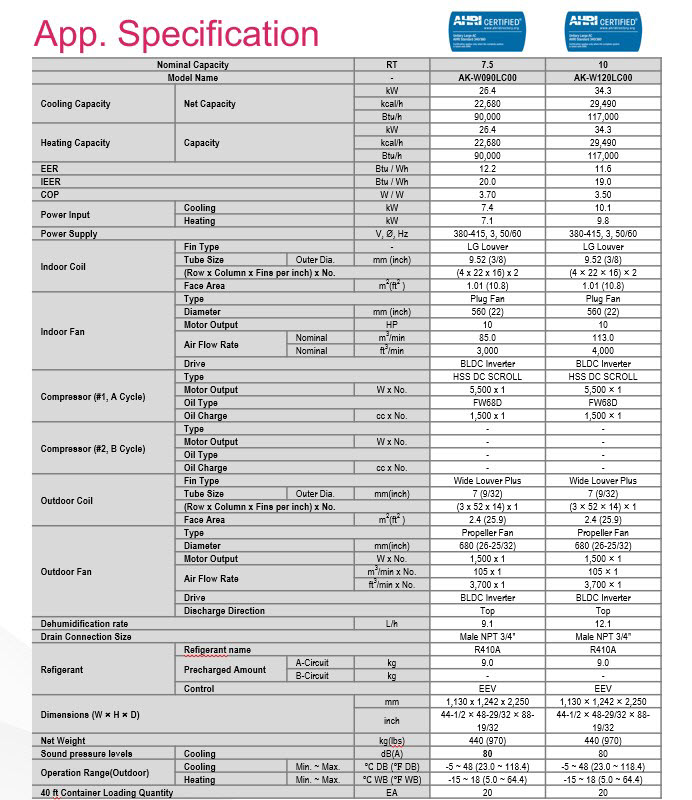

יחידת פקאג' אינוורטר LG
הפעלה במצב חימום או קירור
תפוקה: 7.5-25 TR
קרר R410A
משקל יחידה בודדת 440-915kg.
מערכת מיזוג למגוון רחב מאד של יישומים
לתחום המסחרי, כדוגמת משרדים, סניפי בנק, מפעלים, אולמות ועוד.
יחידה היברידית המאפשרת חימום\קירור (H.P.)
ציפוי אפוקסי על הסוללה לאבטחת אמינות וביצועים טובים למשך שנים
גמישות מקסימלית בתכנון.
מפוח היחידה מסוג PLAG FAN מחובר על ציר ללא הינע רצועות
מונע בלאי והחלפת רצועות
תיאור המוצר

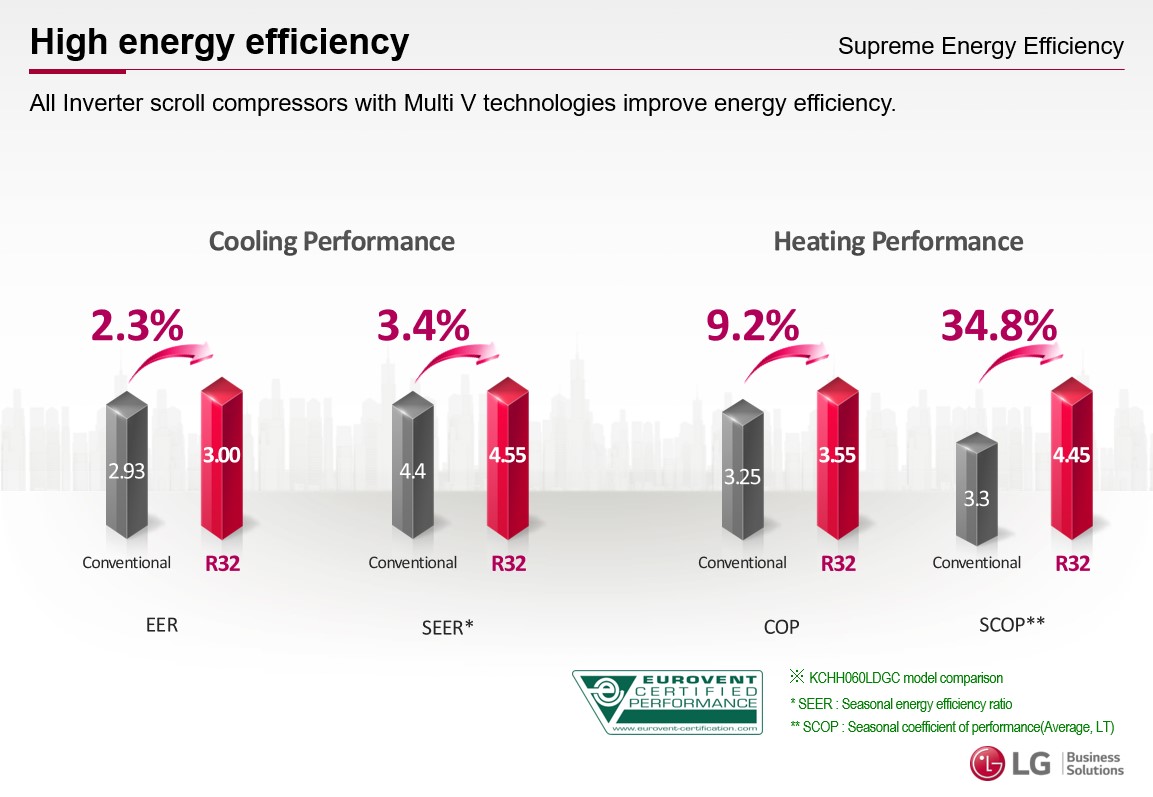

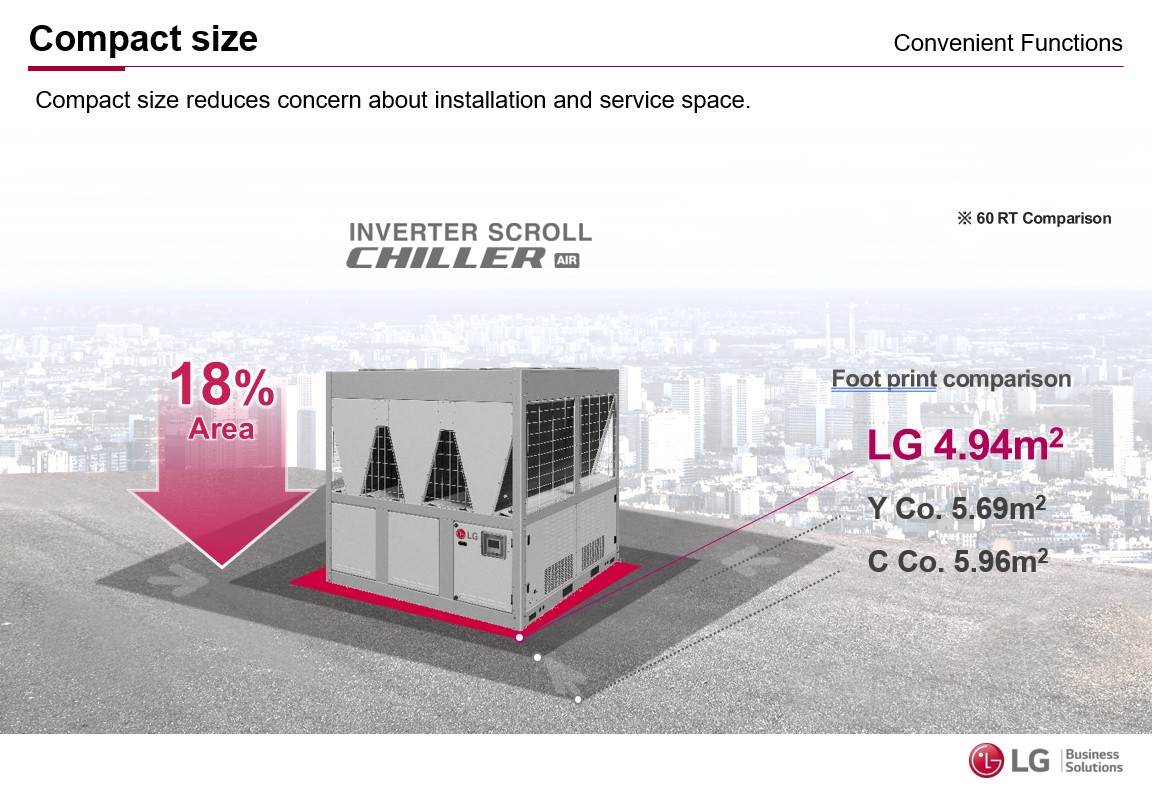

יחידת צ'ילר HEAT PUMP אינוורטר
הפעלה במצב חימום או קירור
תפוקה מודולרית: 16.2-315.5 TR (בקירור)
קרר R32
משקל יחידה בודדת 521-1422 kg.
צ'ילר למגוון רחב מאד של יישומים
למגורים ו\או לתחום המסחרי, כדוגמת בתי יוקרה, משרדים, סניפי בנק, מפעלים, מרפאות ועוד ועוד.
ניתן לצרף עד 5 יחידות חיצוניות למעגל אחד
יחידה היברידית המאפשרת חימום\קירור (H.P.)
עובדת בטמפרטורות 10º - 60º-
ציפוי אפוקסי על הסוללה לאבטחת אמינות וביצועים טובים למשך שנים
גמישות מקסימלית בתכנון.
התחברות מובנית לבקרת מבנה בפרוטוקול MODBUS
תיאור המוצר

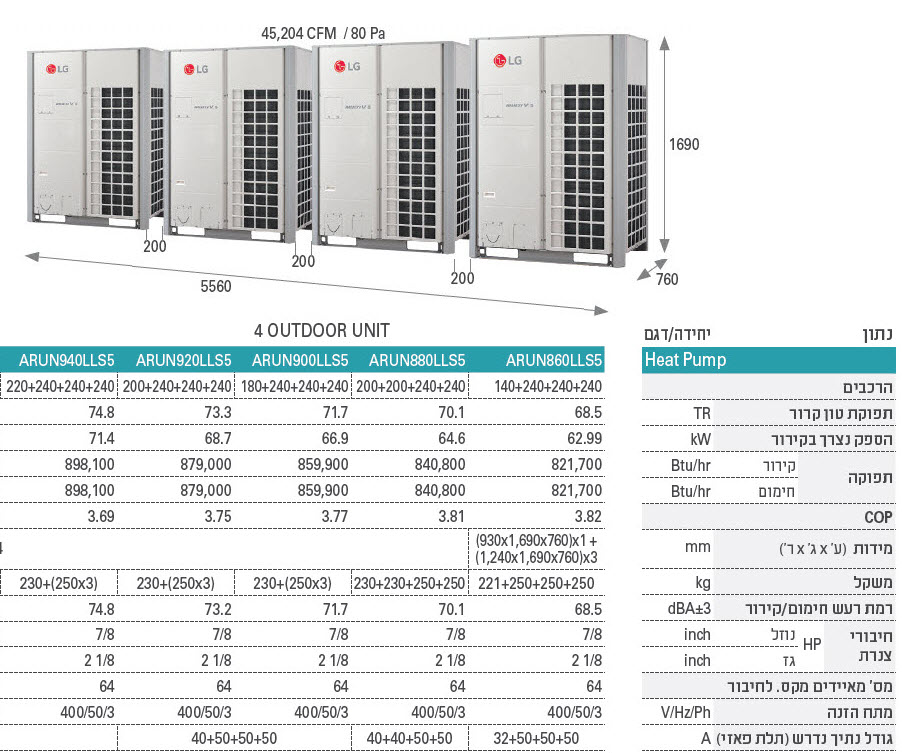

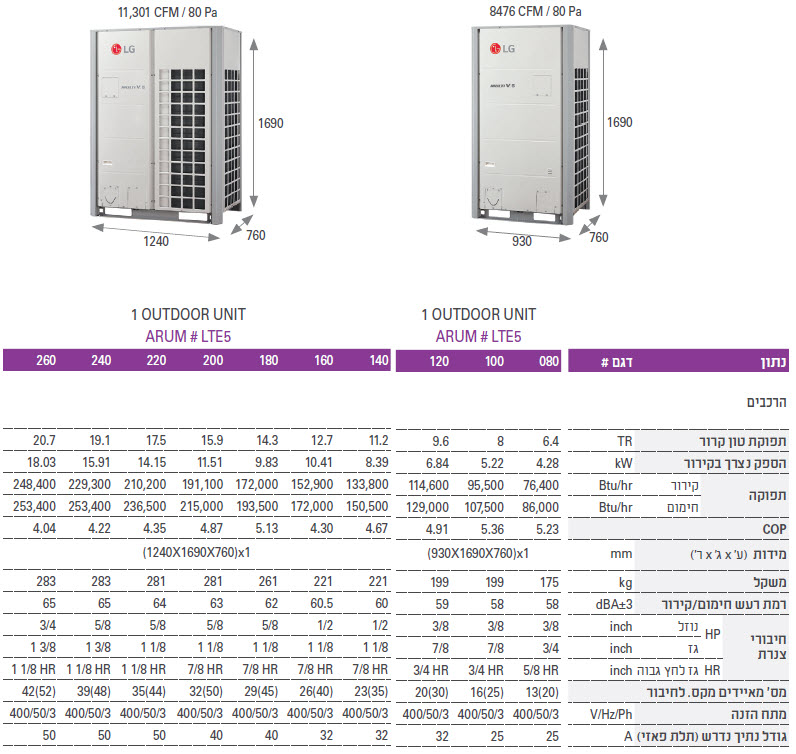

יחידות חוץ (מעבה) -- VRF-V5 - HEAT PUMP
הפעלה במצב חימום או קירור
תפוקה: 6.4-76.4 TR
כמות מאיידים: עד 1-64 מאיידים
התקנה: מעבה עם זריקת אוויר עליונה להתקנה בגג מבנה
או בחצר פתוחה
משקל יחידה בודדת 198-310kg.
מערכת מיזוג למגוון רחב מאד של יישומים
למגורים ו\או לתחום המסחרי, כדוגמת דירות, בתים ובתי יוקרה, משרדים, סניפי בנק, מפעלים, מרפאות ועוד ועוד.

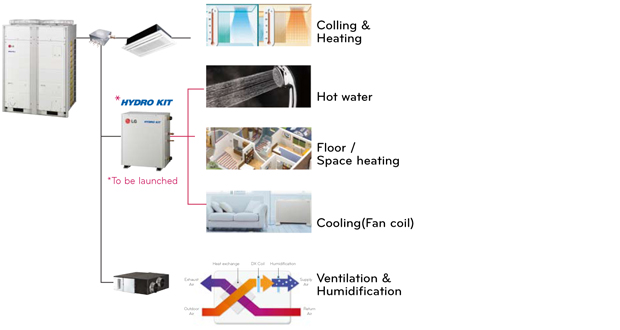

אפשרות חיבור של עד 64 יחידות פנים, נסתרות/גלויות/קאסטות
ניתן לצרף עד 4 יחידות חיצוניות למעגל אחד
אפשרות שליטה על כל יחידת פנים בנפרד
יחידה היברידית המאפשרת חימום\קירור (H.P.)
ציפוי אפוקסי על הסוללה לאבטחת אמינות וביצועים טובים למשך שנים
גמישות מקסימלית בתכנון.
תכנון
תכנון
מגבלות התקנת צנרת למערכת הפועלת ב- HEAT PUMP
מגבלות צנרת
| אורך צנרת מירבי (סה"כ צנרת במעגל הקרר, קו נוזל בלבד) | 1,000 מ' |
| אורך צנרת מירבי בפועל** (שווה ערך*) | 200 מ' (225 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה (אפליקציה מותנית) | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 110 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
| הפרש גובה מירבי בין יחידות חוץ | 5 מ' |
מעטפת עבודה
- חימום מ- 25°C- עד 15.5°C+
- קירור מ- 10°C- עד 48°C+
יתרונות
מערכות מסוג MULTI V 5 של LG מאפשרות קירור או חימום פרטני של חללים ממוזגים בהתאם לאזורים או לחללים שהוגדרו ע"י המשתמש. החלוקה לאזורים מאפשרת שליטה טובה יותר בטמפרטורת החלל וחיסכון באנרגיה. כמו כן, חימום החללים באמצעות מערכת המיזוג מייתר את הצורך בתנורי הסקה ובמערכות הנלוות.
יישומים
- משרדים, סניפי בנק, חנויות
- מוסדות חינוך
- בנייני מסחר קטנים / בינוניים (קניון / חנות כלבו / חנות קמעונאית גדולה / סופרמרקט)
- בתים פרטיים ודירות מגורים
משקל קל
יעילות
יעילות
מדחס בעל יעילות מיטבית
מערכת MULTI V-5 מבטיחה יעילות מירבית, בזכות טכנולוגיה מתקדמת הכוללת מדחסי אינברטר מתקדמים ביותר.
מדחס אינברטר מתקדם תוצרת LG
בזכות תכנון מחדש של מיסבי המדחס, מתאפשרת הפעלתו הרציפה בתדר נמוך מאד של 15Hz )10Hz בדגם הקודם),
תוך שיפור ביעילות הכללית בכל טווח תדרי פעולת המדחס.
הזרקת גז (Vapor Injection)
- שיפור בתפקוד המערכת בחימום בזכות דחיסה דו שלבית
- חימום עוצמתי גם בטמפ' חוץ נמוכות
- הגברת היעילות וביצועי החימום
מיסבים משופרים
- יישום "חומרים מתעשיית התעופה PEEK (Polyetheretherketone) על המיסבים
- מאפשרים יותר זמן פעולה ללא שימון
- הגעה מהירה לטמפ' עבודה רצויה
טווח פעולה רחב יותר
- שיפור ביעילות בכל טווח הפעולה
- תגובה מהירה לשינויים
- הגעה מהירה לטמפ' עבודה רצויה
HIPOR
- הקטנת איבוד האנרגיה כתוצאה מהחזרת שמן ישירות לצד הלחץ הגבוה
ניהול מפלס שמן חכם
- בדיקה רציפה של מפלס השמן במדחס ע"י רגש מפלס שמן מובנה
מובילות עולמית ביעילות אנרגטית נומינלית (לפי תנאי Eurovent)
מובילות עולמית ביעילות אנרגטית עונתית (ESEER)
"ניהול עומס חכם" Smart Load Control (SLC)
פונקציה המשפרת משמעותית את נוחות המשתמשים והיעילות האנרגטית הכללית של המערכת,
בזכות התאמת אופי פעולת המערכת לתנאי הסביבה.
טכנולוגיה זו מאפשרת שינוי אוטומטי של טמפרטורות הקרר ומביא לעליה של עד 21% ביעילות העונתית ESEER (בדגם 26HP)
ולשיפור ממוצע של עד 15% בהשוואה לדגם הקודם.
שיפור ביעילות האנרגטית (SLC SEER)
עד 15% (לחות גבוהה)~ עד 31% (לחות נמוכה)
HIPOR
(High Pressure Oil Return)
טכנולוגיית HIPOR מאפשרת החזרת שמן ישירות לצד הלחץ הגבוה של המדחס ולא כמקובל לצד הלחץ הנמוך. טכנולוגיה זו, מונעת הפסדי אנרגיה הנגרמים מהליך החזרת השמן והפרשי הלחצים ותורמת לעליה ביעילות הכללית של המערכת.
השוואת יעילות
יעילות מיטבית
הזרקת גז (Vapor Injection)
הזרקת גז עושה שימוש בדחיסה דו דרגתית המאפשרת חימום מיטבי בתנאי חוץ קיצוניים. שילוב הזרקת גז עם טכנולוגיית HIPOR, מבטיח ביצועי חימום מעולים והרחבת טווח טמפרטורות החימום.
השוואת ביצועים
בקרת סחרור קרר אקטיבית (Active Refrigerant Control)
בקרת סחרור קרר אקטיבית בודקת ומתאימה את כמות הקרר המסוחרר במערכת בהתאם לתנאי הפעולה.בקרה זו, הכוללת 5 שלבים, מאפשרת שיפור ביעולת האנרגטית לעומת מערכות בהן כמות הקרר המסוחרר קבועה.
ביצועי יעילות
ניהול מפלס שמן חכם (Smart Oil Management)
האמינות והיעילות של המדחס השתפרו מאד, בזכות רגש מפלס גובה שמן מובנה המנטר את מפלס השמן בזמן אמיתי. בזכות רגש זה וביטול מחזורי החזרת שמן מיותרים, משיגים עד 12% יותר זמן חימום לעומת דגמים קודמים, תוך שיפור ביעילות ובאמינות המערכת.
השוואת זמן פעולה
זרימת קרר משתנה במחליף החום (Variable Heat Exchanger)
מספר המעגלים ומספר המעברים של הקרר בתוך מחליף החום משתנה בהתאם למצב הפעולה (קירור\חימום). טכנולוגיה זו מאפשרת שיפור של עד 6% ביעילות הכללית.שינוי מספר המעגלים המשפיע ישירות על מהירות זרימת הקרר מאפשר מיקסום היעילות בכל מצב פעולה.
ביצועי יעילות
ביצועים
ביצועים
ביצועים מיטביים
מערכת MULTI V-5 מבטיחה אמינות גבוהה וביצועים מעולים בכל סביבת עבודה, בזכות ציפוי אפוקסי שחור על סוללת היחידה החיצונית, מפוח בעל ספיקת אויר גבוהה ומיסבים משודרגים.
סוללת יחידה חיצונית מצופה באפוקסי שחור להגנה טובה יותר מפני קורוזיה
הציפוי מגן על הצלעות האלומינים ומבטיח ביצועים טובים למשך שנים, גם בסביבה קורוזיבית באזורים מתועשים וכד'. בנוסף, שכבת ציפוי דוחה מים (הידרופילי) מונע הצטברות מים על פני הסוללה ותורם גם הוא למניעת קורוזיה.

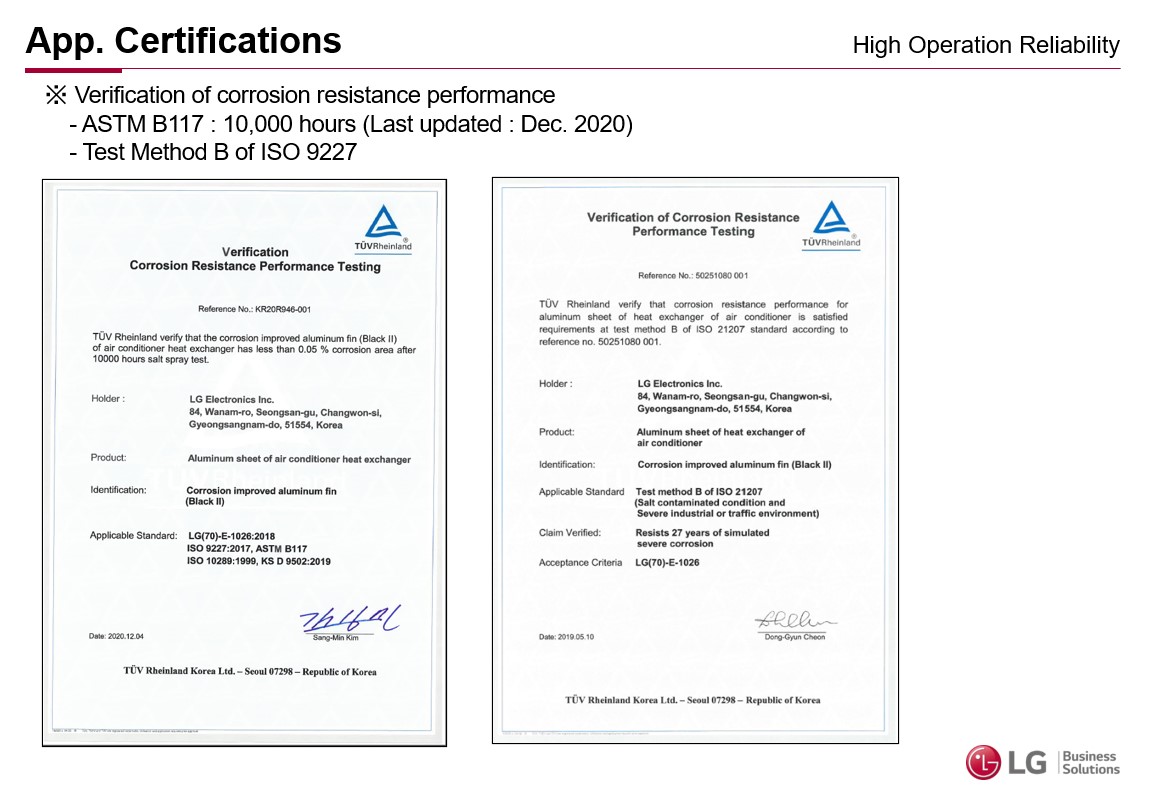

עמידות הסוללה בפני קורוזיה, נבדקה בתנאי ISO accelerated corrosion test ואושרה ע"י UL. הסוללה החדשה, עמידה פי 3 בפני קורוזיה בהשוואה לדגם הקודם.
כנפי המפוח
- מבנה כנפי המפוח, המחקה אלמנטים מהטבע כדוגמת המבנה הגלי של צדפות לאורך הלהב וגב הלויתן בקצה הלהב, מיצרים זרימת אויר חלקה יותר. כלומר, זרימת אויר גדולה יותר ביעילות גבוהה יותר.
- בנוסף למבנה הכנף, בית מפוח מוארך ומוגדל, מאפשר למערכת MULTI V-5, יכולת התמודדות עם לחץ חיצוני גבוה יותר ברמת רעש נמוכה יותר.
השוואת ביצועים של המפוח - בין דגם MULTI V5 לבין הדגם הקודם
תכונות השימון העצמי
תכונות השימון העצמי של PEEK (Polyetheretherketone) המשמש בתעשיית התעופה, מוסיפים למדחס עמידות ואמינות. מערכת MULTI V-5 מסוגלת במקרים קיצוניים, לפעול משך זמן ארוך יותר ללא שימון.
השוואת משך פעולה ללא שימון
תווך פעולה מורחב בחימום ובקירור
בזכות שיפורים במדחס וטכנולוגיית הזרקת גז, מפוח מחוזק וציפוי אפוקסי על הסוללות, הגדלנו משמעותית את טווח טמפרטורות הפעולה של מערכת MULTI V-5. המערכת מסוגלת לספק חימום בתנאים קיצוניים של (-25)°C.
מצב פעולה בחימום
מצב פעולה בקירור
נוחות
נוחות
נוחות מיטבית
מערכת MULTI V-5 מייצרת תנאי נוחות אופטימליים למשתמשים, בזכות "קריאה כפולה" (Dual Sensing) של טמפרטורה ולחות. בזכות ניטור קבוע של תנאי הסביבה, המערכת פועלת רציף, ללא הפסקות תכופות.

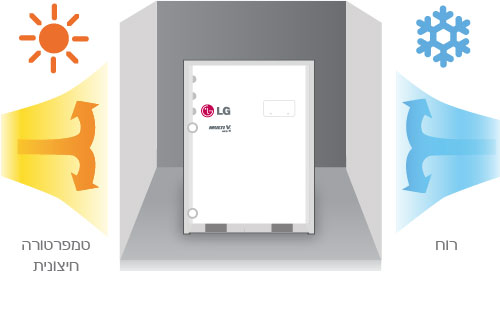

עיכוב בכניסה להליך הפשרה בזכות השימוש ברגש לחות
שליטה בטמפ' האיוד בהתחשבות בתנאי הלחות החיצונית מאפשרים השהיית תחילת הפשרה תוך המשך אספקת חימום לחללים הממוזגים.
ניהול חכם של מפלס השמן במדחסים
רגש מפלס גובה שמן מובנה בתוך המדחס, מאפשר פעולת מדחס רציפה ללא הפסקות מיותרות הנובעות מהחזרת שמן מיותרת המתוזמנת מראש.
נוחות מיטבית
קירור נעים (Comfort Cooling)
מערכת MULTI V-5 מאפשרת פעולה רציפה (ללא הפסקות טרמוסטטיות) של יחידות הפנים בזכות יכולת התאמת ביצועי הקירור בהתאם להפרשי הטמפרטורה הרצויה והמצויה בכל חלל. פעולה רציפה מבטיחה נוחות מירבית למשתמשים בזכות טמפ' ולחות יציבים מאד בחללים הממוזגים.
מצב "שקט"
בשונה מהדגם הקודם שאיפשר פעולה במצב "שקט" רק בשעות הלילה, מערכת MULTI V-5, מאפשרת פעולה במצב "שקט" בכל זמן ביממה בהתאם לצרכי המשתמשים והסביבה.

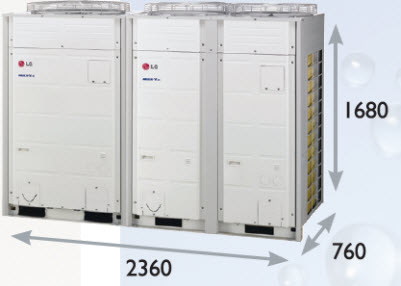

גמישות רבה בהתקנה בזכות יחידות בהספקים גבוהים
יחידות בהספקים גבוהים של מערכת MULTI V-5 דורשות מינימום שטח רצפה תוך הקטנת עומס המשקל הכולל ומאפשרות ניצול יעיל של השטח לשימושים אחרים.
שליטה מיטבית

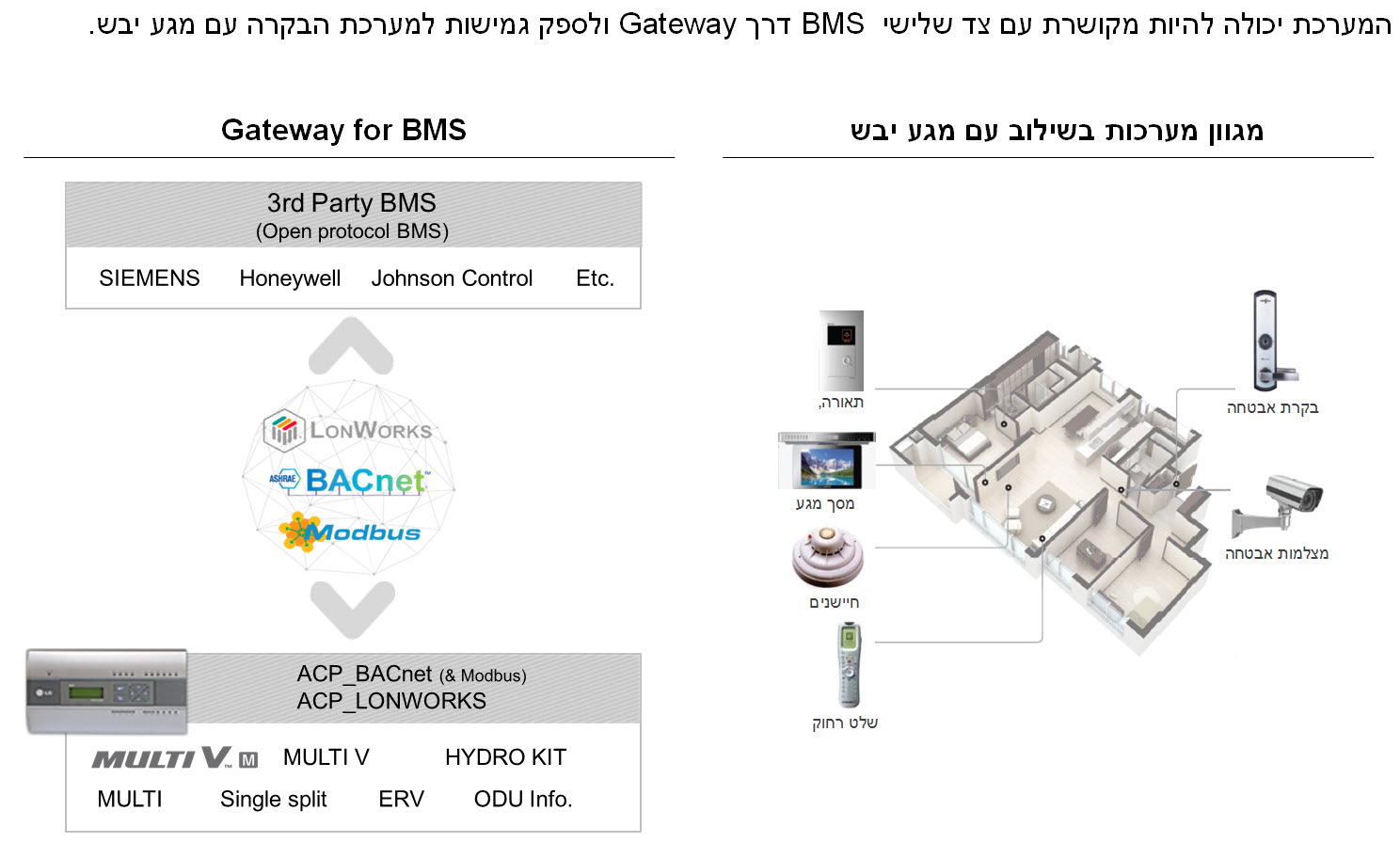

מגוון רחב של אפשרויות לשליטה
תיאור המוצר
תיאור המוצר
יחידות "חוץ" (מעבה) VRF - מפוצלת
* יחידת מדחס המותקנת בתוך המבנה -
(בחדר שירות)
* יחידה פנימית המשמשת כסוללת המעבה - מותקנת בתוך המבנה בתוך הנמכת התקרה
ממנה יוצאים 2 תעלות לקיר חוץ
תעלה לכניסת אוויר ותעלה להוצאת אוויר
הפעלה במצב חימום או קירור
תפוקה: 4.00 TR
מערכת למיזוג דירות, חנויות , משרדים ועוד שבהם אין מקום למיקום מעבה חיצוני ואין מסתור כביסה
המערכת מאפשרת לחבר עד 8 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידת MULTI V M אחת .
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון וחיסכון במקום שקטה במיוחד.
תכנון
תכנון
יתרונות
- פתרון למצבים בהם לא ניתן למקם מעבה מחוץ למבנה
- גמישות בתכנון וביישום
- יחידת מעבה מפוצלת - יחידת עיבוי ויחידת מדחס - כאשר שניהם ממוקמים בתוך המבנה
- מגוון רחב של יחידות פנימיות בדומה למערכות VRF רגילות
יישומים
- דירות (ללא מסתור כביסה)
- מסעדות / חנויות (ללא אפשרות למיקום מעבה מחוץ לעסק)
1. יישום יחודי - ללא צורך במקום מחוץ למבנה
2. מגבלות צנרת
| אורך צנרת מירבי כולל בין מדחס למאייד אחרון | 70 מ' |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה | 40 מ' |
| הפרש גובה מירבי בין יחידת מדחס לבין יחידת העיבוי | 10 מ' |
| הפרש גובה מירבי בין יחידת מדחס לבין יחידות פנים | 30 מ' |
| הפרש גובה מירבי בין יחידות פנים | 15 מ' |
3. מעטפת עבודה
- חימום:CWB° (-20)~18
- קירור: CDB° (-5)~43
יעילות וביצועים
יעילות
מהמובילים בעולם ביעילות אנרגטית נומינלית ובעומסים חלקיים
EER/COP
מבנה המדחס , מבנה עלים רחב ייחודי ומערכת בקרה מתוחכמת הופכים את המוצר למוצר יעיל מאוד מבחינה אנרגטית
HiPressor
- MULTI V M מבטיח יעילות מירבית בעזרת טכנולוגיה חדשנית הכוללת גם HiPressor
בקרת עומס חכמה
- כדי לחסוך באנרגיה המערכת שולטת באופן אוטומטי בטמפרטורת הקרר בהתאם לטמפרטורה החיצונית.
מבנה עלים רחב
- טכנולוגיית לואבר פלוס רחבה מגבירה את היעילות ואת הביצועים לעומת מבנה עלים קונבנציונלי.
ביצועים
מדחס אינוורטר
יעילות גבוהה מדחס אינוורטר
HiPressor שופר כדי לאפשר יעילות ואמינות
טווח פעולה רחב
- אופטימיזציה עבור טווח פעולה רחב עומס מלא + חלקי
- מהירות המדחס הטובה ביותר בעולם (עד 150 הרץ)
- אופטימיזציה עבור עומס חום נמוך (עד 15 הרץ)
(יעילות גבוהה / נוחות משופרת)
יעילות אנרגיה עונתית
- (שיפור לעומת רוטרי) SEER 11.5% , SCOP 7.1%
יעילות גבוהה מדחס אינברטר
בקרת עומס חכמה
תיאור המוצר
יחידות חוץ (מעבה) -- VRF-V5 - HEAT RECOVERY
הפעלה במצב חימום / קירור או חימום וקירור בו זמנית
תפוקה: 6.4-76.4 TR
כמות מאיידים: עד 1-64 מאיידים
התקנה: מעבה עם זריקת אוויר עליונה להתקנה בגג מבנה
או בחצר פתוחה
משקל יחידה בודדת 198-310kg.
מערכת מיזוג למגוון רחב מאד של יישומים
למגורים ו\או לתחום המסחרי, כדוגמת דירות, בתים ובתי יוקרה, משרדים, סניפי בנק, מפעלים, מרפאות ועוד ועוד.
אפשרות חיבור של עד 64 יחידות פנים, נסתרות/גלויות/קאסטות
ניתן לצרף עד 4 יחידות חיצוניות למעגל אחד
אפשרות שליטה על כל יחידת פנים בנפרד
או חימום וקירור בו זמני (H.R.)
ציפוי אפוקסי על הסוללה לאבטחת אמינות וביצועים טובים למשך שנים
גמישות מקסימלית בתכנון.
תכנון
תכנון
מגבלות התקנת צנרת למערכת הפועלת ב- HEAT RECOVERY
מגבלות צנרת
| אורך צנרת מירבי (סה"כ צנרת במעגל הקרר, קו נוזל בלבד) | 1,000 מ' |
| אורך צנרת מירבי בפועל** (שווה ערך*) | 200 מ' (225 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה (אפליקציה מותנית) | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 110 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
| הפרש גובה מירבי בין יחידות חוץ | 5 מ' |
| הפרש גובה מירבי בין יחידות פנים לבין קופסאות HR | 15 מ' |
| הפרש גובה מירבי בין קופסאות HR | 15 מ' |
מעטפת עבודה
- חימום מ- 25°C- עד 15.5°C+
- קירור מ- 10°C- עד 48°C+
יתרונות
מערכות מסוג MULTI V 5 של LG מאפשרות קירור או חימום פרטני של חללים ממוזגים בהתאם לאזורים או לחללים שהוגדרו ע"י המשתמש. החלוקה לאזורים מאפשרת שליטה טובה יותר בטמפרטורת החלל וחיסכון באנרגיה. כמו כן, חימום החללים באמצעות מערכת המיזוג מייתר את הצורך בתנורי הסקה ובמערכות הנלוות.
יישומים
- משרדים, סניפי בנק, חנויות
- מוסדות חינוך
- בנייני מסחר קטנים / בינוניים (קניון / חנות כלבו / חנות קמעונאית גדולה / סופרמרקט)
- בתים פרטיים ודירות מגורים
משקל קל
יעילות
יעילות
מדחס בעל יעילות מיטבית
מערכת MULTI V-5 מבטיחה יעילות מירבית, בזכות טכנולוגיה מתקדמת הכוללת מדחסי אינברטר מתקדמים ביותר.
מדחס אינברטר מתקדם תוצרת LG
בזכות תכנון מחדש של מיסבי המדחס, מתאפשרת הפעלתו הרציפה בתדר נמוך מאד של 15Hz )10Hz בדגם הקודם),
תוך שיפור ביעילות הכללית בכל טווח תדרי פעולת המדחס.
הזרקת גז (Vapor Injection)
- שיפור בתפקוד המערכת בחימום בזכות דחיסה דו שלבית
- חימום עוצמתי גם בטמפ' חוץ נמוכות
- הגברת היעילות וביצועי החימום
מיסבים משופרים
- יישום "חומרים מתעשיית התעופה PEEK (Polyetheretherketone) על המיסבים
- מאפשרים יותר זמן פעולה ללא שימון
- הגעה מהירה לטמפ' עבודה רצויה
טווח פעולה רחב יותר
- שיפור ביעילות בכל טווח הפעולה
- תגובה מהירה לשינויים
- הגעה מהירה לטמפ' עבודה רצויה
HIPOR
- הקטנת איבוד האנרגיה כתוצאה מהחזרת שמן ישירות לצד הלחץ הגבוה
ניהול מפלס שמן חכם
- בדיקה רציפה של מפלס השמן במדחס ע"י רגש מפלס שמן מובנה
מובילות עולמית ביעילות אנרגטית נומינלית (לפי תנאי Eurovent)
מובילות עולמית ביעילות אנרגטית עונתית (ESEER)
"ניהול עומס חכם" Smart Load Control (SLC)
פונקציה המשפרת משמעותית את נוחות המשתמשים והיעילות האנרגטית הכללית של המערכת,
בזכות התאמת אופי פעולת המערכת לתנאי הסביבה.
טכנולוגיה זו מאפשרת שינוי אוטומטי של טמפרטורות הקרר ומביא לעליה של עד 21% ביעילות העונתית ESEER (בדגם 26HP)
ולשיפור ממוצע של עד 15% בהשוואה לדגם הקודם.
שיפור ביעילות האנרגטית (SLC SEER)
עד 15% (לחות גבוהה)~ עד 31% (לחות נמוכה)
HIPOR
(High Pressure Oil Return)
טכנולוגיית HIPOR מאפשרת החזרת שמן ישירות לצד הלחץ הגבוה של המדחס ולא כמקובל לצד הלחץ הנמוך. טכנולוגיה זו, מונעת הפסדי אנרגיה הנגרמים מהליך החזרת השמן והפרשי הלחצים ותורמת לעליה ביעילות הכללית של המערכת.
השוואת יעילות
יעילות מיטבית
הזרקת גז (Vapor Injection)
הזרקת גז עושה שימוש בדחיסה דו דרגתית המאפשרת חימום מיטבי בתנאי חוץ קיצוניים. שילוב הזרקת גז עם טכנולוגיית HIPOR, מבטיח ביצועי חימום מעולים והרחבת טווח טמפרטורות החימום.
השוואת ביצועים
בקרת סחרור קרר אקטיבית (Active Refrigerant Control)
בקרת סחרור קרר אקטיבית בודקת ומתאימה את כמות הקרר המסוחרר במערכת בהתאם לתנאי הפעולה.בקרה זו, הכוללת 5 שלבים, מאפשרת שיפור ביעולת האנרגטית לעומת מערכות בהן כמות הקרר המסוחרר קבועה.
ביצועי יעילות
ניהול מפלס שמן חכם (Smart Oil Management)
האמינות והיעילות של המדחס השתפרו מאד, בזכות רגש מפלס גובה שמן מובנה המנטר את מפלס השמן בזמן אמיתי. בזכות רגש זה וביטול מחזורי החזרת שמן מיותרים, משיגים עד 12% יותר זמן חימום לעומת דגמים קודמים, תוך שיפור ביעילות ובאמינות המערכת.
השוואת זמן פעולה
זרימת קרר משתנה במחליף החום (Variable Heat Exchanger)
מספר המעגלים ומספר המעברים של הקרר בתוך מחליף החום משתנה בהתאם למצב הפעולה (קירור\חימום). טכנולוגיה זו מאפשרת שיפור של עד 6% ביעילות הכללית.שינוי מספר המעגלים המשפיע ישירות על מהירות זרימת הקרר מאפשר מיקסום היעילות בכל מצב פעולה.
ביצועי יעילות
ביצועים
ביצועים
ביצועים מיטביים
מערכת MULTI V-5 מבטיחה אמינות גבוהה וביצועים מעולים בכל סביבת עבודה, בזכות ציפוי אפוקסי שחור על סוללת היחידה החיצונית, מפוח בעל ספיקת אויר גבוהה ומיסבים משודרגים.
סוללת יחידה חיצונית מצופה באפוקסי שחור להגנה טובה יותר מפני קורוזיה
הציפוי מגן על הצלעות האלומינים ומבטיח ביצועים טובים למשך שנים, גם בסביבה קורוזיבית באזורים מתועשים וכד'. בנוסף, שכבת ציפוי דוחה מים (הידרופילי) מונע הצטברות מים על פני הסוללה ותורם גם הוא למניעת קורוזיה.
עמידות הסוללה בפני קורוזיה, נבדקה בתנאי ISO accelerated corrosion test ואושרה ע"י UL. הסוללה החדשה, עמידה פי 3 בפני קורוזיה בהשוואה לדגם הקודם.
כנפי המפוח
- מבנה כנפי המפוח, המחקה אלמנטים מהטבע כדוגמת המבנה הגלי של צדפות לאורך הלהב וגב הלויתן בקצה הלהב, מיצרים זרימת אויר חלקה יותר. כלומר, זרימת אויר גדולה יותר ביעילות גבוהה יותר.
- בנוסף למבנה הכנף, בית מפוח מוארך ומוגדל, מאפשר למערכת MULTI V-5, יכולת התמודדות עם לחץ חיצוני גבוה יותר ברמת רעש נמוכה יותר.
השוואת ביצועים של המפוח - בין דגם MULTI V5 לבין הדגם הקודם
תכונות השימון העצמי
תכונות השימון העצמי של PEEK (Polyetheretherketone) המשמש בתעשיית התעופה, מוסיפים למדחס עמידות ואמינות. מערכת MULTI V-5 מסוגלת במקרים קיצוניים, לפעול משך זמן ארוך יותר ללא שימון.
השוואת משך פעולה ללא שימון
תווך פעולה מורחב בחימום ובקירור
בזכות שיפורים במדחס וטכנולוגיית הזרקת גז, מפוח מחוזק וציפוי אפוקסי על הסוללות, הגדלנו משמעותית את טווח טמפרטורות הפעולה של מערכת MULTI V-5. המערכת מסוגלת לספק חימום בתנאים קיצוניים של (-25)°C.
מצב פעולה בחימום
מצב פעולה בקירור
נוחות
נוחות
נוחות מיטבית
מערכת MULTI V-5 מייצרת תנאי נוחות אופטימליים למשתמשים, בזכות "קריאה כפולה" (Dual Sensing) של טמפרטורה ולחות. בזכות ניטור קבוע של תנאי הסביבה, המערכת פועלת רציף, ללא הפסקות תכופות.
חימום רציף (Continuous Heating)
בזכות טכנולוגיית "קריאה כפולה", הפשרה חלקית וניהול חכם של מפלס השמן במדחסים, מתקבל שיפור משמעותי ביכולות החימום של המערכת
שיפור של 11% בזמני החימום
ירידה של 7% בצריכת האנרגיה
עיכוב בכניסה להליך הפשרה בזכות השימוש ברגש לחות
שליטה בטמפ' האיוד בהתחשבות בתנאי הלחות החיצונית מאפשרים השהיית תחילת הפשרה תוך המשך אספקת חימום לחללים הממוזגים.
הפשרה חלקית
להבדיל מהדגם הקודם, אשר כניסה להפשרה גררה הפסקה של החימום בחללים הממוזגים, מערכת MULTI V-5 מבצעת הפשרות חלקיות ע"י הפשרה מדורגת של שני חלקי הסוללה.
ניהול חכם של מפלס השמן במדחסים
רגש מפלס גובה שמן מובנה בתוך המדחס, מאפשר פעולת מדחס רציפה ללא הפסקות מיותרות הנובעות מהחזרת שמן מיותרת המתוזמנת מראש.
נוחות מיטבית
קירור נעים (Comfort Cooling)
מערכת MULTI V-5 מאפשרת פעולה רציפה (ללא הפסקות טרמוסטטיות) של יחידות הפנים בזכות יכולת התאמת ביצועי הקירור בהתאם להפרשי הטמפרטורה הרצויה והמצויה בכל חלל. פעולה רציפה מבטיחה נוחות מירבית למשתמשים בזכות טמפ' ולחות יציבים מאד בחללים הממוזגים.
מצב "שקט"
בשונה מהדגם הקודם שאיפשר פעולה במצב "שקט" רק בשעות הלילה, מערכת MULTI V-5, מאפשרת פעולה במצב "שקט" בכל זמן ביממה בהתאם לצרכי המשתמשים והסביבה.
גמישות רבה בהתקנה בזכות יחידות בהספקים גבוהים
יחידות בהספקים גבוהים של מערכת MULTI V-5 דורשות מינימום שטח רצפה תוך הקטנת עומס המשקל הכולל ומאפשרות ניצול יעיל של השטח לשימושים אחרים.
שליטה מיטבית
מגוון רחב של אפשרויות לשליטה
תיאור המוצר
יחידות חוץ (מעבה) VRF-WATER-V4
הפעלה במצב חימום וקירור בו זמנית
תפוקה: 6.4-64.0 TR
כמות מאיידים: עד 13-64 מאיידים
התקנה: מעבה עם כניסת ויציאת מים (קירור מים במקום קירור באוויר)
ניתן למקם אותו בתוך המבנה
משקל יחידה בודדת 127-140kg.
מערכת למיזוג וילות יוקרה , משרדים ועוד.
בהם אין אפשרות למקם את המעבים במסתור כביסה או בגג.
מאפשרת לחבר עד 64 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידה חיצונית אחת .
ניתן לצרף עד 4 מעבים למעגל אחד
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון.
תכנון
תכנון
יתרונות
- חיסכון בשטח רצפה
- רמת רעש נמוכה (ללא מפוחים)
- גמישות בתכנון וביישום
- יעילות גבוהה
יישומים
- החלפת מערכות ישנות מבוססות קרור מים בבנייני משרדים ומגורים
- מבנים קרובים לים
- רבי קומות למגורים ו\או למסחר
1. מבנה קומפקטי
2. משקל קל
3. שליטה על ספיקת מי קירור (אופציונלי)
יעילות
יעילות
יעילות גבוהה ביותר באמצעות שילוב של טכנולוגיות חכמות
המשתמשים במזגנים דורשים כיום פתרונות יעילים ביותר וחסכוניים באנרגיה לבקרת טמפרטורה, תוך מענה מלא לדרישות המשתנות. מיזוג רבי הקומות מציב אתגרים רבים אשר חלקם נובע משמירה על חזות המבנה, הפרשי הגובה וכו'. מתוך מכלול השיקולים, מערכות מקוררות המים הפכו לפתרון המועדף.
המערכת מאפשרת ביצועים משופרים וחופש בהתקנה. מערכת ה-MULTI V WATER IV של LG משלבת פונקציות חכמות עם טכנולוגיות אינוורטר מתקדמות המשדרגות עוד יותר את היעילות האנרגטית ואת טווח הפעולה. המערכת מצטיינת בהחזר השקעה קצר (ROI – Return on Investment) בזכות מקדם יעילות של 5.9 (COP – Coefficient of Performance) ועם ערך מרשים באותה מידה של פעולת עומס חלקי (IPLV – Independent Part Load Value) של 6.73.
יחד עם יעילות האנרגיה היוצאת מן הכלל, הפתרון החדש מגיע עם מבחר תכונות חכמות באמת, שיפור במבנה רכיבי המערכת ובקרה חכמה. להקלה על ההתקנה ולחסכון טוב יותר במקום, מערכת ה-MULTI V WATER IV קלה יותר וקטנה יותר מהדגם הקודם.
חברת LG, כמובילה בתחום טכנולוגיית החימום, האיוורור ומיזוג האוויר, תמשיך לפתח ולהציג פתרונות יעילים ואיכותיים לטובת בסיס הלקוחות הגלובלי ההולך וגדל שלה.
מערכת חסכונית בעלת יעילות אנרגטית גבוהה במיוחד
על ידי שימוש בשיטת קירור מבוססת מים ובהשוואה ליכולות של המדחס, מביאה יחידה זו את ביצועיה למצב האופטימלי. בנוסף, באמצעות מערכת זו תתבצע החלפת חום בגורדי השחקים, פעולה שתאפשר חסכון בחשמל.
מערכת חסכונית בעלת יעילות אנרגטית גבוהה במיוחד
השימוש במים כאמצעי לסילוק חום מהמערכת מבטל למעשה את השפעת תנאי הסביבה על הביצועים. כך מובטחים ביצועים ויעילות גבוהה בכל מצבי הפעולה של המערכת.
מקור: תוכנת הערכת האנרגיה של (LG (LEEP – LG Energy Estimate Program
הבדיקה בוצעה בבניין בפריז, צרפת
מדחסי אינוורטר דור רביעי של של LG
מדחסי אינוורטר דור רביעי המותקנים במערכות ה-MULTI V WATER IV מאפשרים השגת יעילות אנרגטית גבוהה ביותר.
* השוואה ל- 10 כ"ס במצב קירור
1 מהירות גבוהה יותר של המדחס - Hz-140Hz
- מסוגל להגיע במהירות לטמפרטורה הנדרשת
- יעילות מוגברת בעומס חלקי
2 HIPORTM (החזרת שמן בלחץ גבוה)
- השמן חוזר ישירות לצד הלחץ הגבוה במדחס
- שיפור ביעילות הליך החזרת השמן
3 בקרת מפלס שמן אקטיבית
- תהליך החזרת השמן מתרחש רק בעת הצורך
- שיפור ברמת אמינות המדחס ונוחות המשתמש
ערכת שליטה על ספיקת מי קירור (אופציונלי)
מערכת בקרה ראשונה מסוגה בעולם למערכות VRF מקוררות מים. חברת LG יישמה ערכת שליטה על ספיקת מי הקרור, כדי לצמצם את צריכת האנרגיה של משאבת סחרור מי הקרור.
- הערכה מווסתת את ספיקת מי הקרור דרך היחידה באופן אוטומטי בהתאם ללחצי העבודה.
הערות
- מקום: צרפת
- זמן פעולה כולל: 1,344 שעות
- טמפרטורה פנימית: סביבת משרד מקובלת
- טמפרטורה חיצונית: טמפרטורה ממוצעת של קיץ
- טמפרטורת מי קרור (כניסה ליחידה): כ-
ביצועים
ביצועים
פעולה יציבה ואורך חיים גבוה של המערכת מובטחים ללא התחשבות בתנאי הסביבה המשתנים. זאת, בנוסף למהירות התגובה של פעולות הקירור והחימום.
צמצום בצריכת האנרגיה
בנוסף לצמצום בצריכת החשמל של היחידה החיצונית מקוררת המים, מערכת ה-HR מקוררת המים תעמיס פחות על המערכות החיצוניות, כגון מגדל הקירור, תנור ההסקה וכו'.
התפוקה הגבוהה ביותר ליחידה בודדת ולמעגל אחד
יחידה בודדת בהספקים של 8-20 כ"ס. שילוב של 4 יחידות במעגל בודד מאפשר עד 80 כ"ס.
גמישות בתכנון
גמישות בתכנון
תכנון פשוט עם המאפיינים הנוחים ביותר
אורך צנרת מירבי
מאפשר גמישות בהתקנה באורך צנרת כולל של עד 300 מ'.<br/ >מי קירור לא מגיעים ליחידות הפנימיות, ולכן אין צפי לנזילות ולנזקי מים.
| אורך צנרת מירבי כולל | 300 מ' |
| אורך צנרת מירבי בפועל (שווה ערך) | 150 מ' (175 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 50 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
* שווה ערך
** אפליקציה מותנית
מערכת MULTI V WATER IV ביישום גיאותרמי
המערכת משתמשת במקורות חום תת קרקעיים כגון אדמה, מי תהום, אגם, נהר וכו' כבאנרגיה הניתנת לשימוש ומשולבת לקירור ולחימום בניינים. מים (עם תוספים מונעי קפיאה בעת הצורך) מסוחררים ממערכת המיזוג אל מערך צנרת המשוקעת בתוך האדמה. מדובר ביישום מאד יעיל וידידותי לסביבה של מערכת ה-MULTI V.
- טווח הטמפרטורות של המים המסוחררים נע בין (-5)~45°C.
* היישום מחייב בדיקת תכנון ומתן אישור ע"י LG.
גודל ומשקל
המבנה הקומפקטי והמשקל העצמי הנמוך יחסית של היחידה החיצונית, מאפשרים התקנה "דו קומתית". כלומר חיסכון של 50% בשטח רצפה.
משקל קל
קל יותר להובלה ולהתקנה עקב הקטנה של 13% בגודל היחידה והקטנה של 15% במשקל הכולל.
תיאור המוצר
יחידת חוץ (מעבה) MINI-VRF-WATER-V4
הפעלה במצב חימום או קירור
תפוקה: 4.4 TR
כמות מאיידים: עד 6-9 מאיידים
התקנה: מעבה עם כניסת ויציאת מים (קירור מים במקום קירור באוויר)
ניתן למקם אותו בתוך המבנה
משקל יחידה 76kg.
מערכת למיזוג דירות בהם אין אפשרות למקם את המעבים במסתור כביסה או בגג.
מאפשרת לחבר עד 9 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידה אחת .
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון.
תכנון
תכנון
יתרונות
- חיסכון בשטח רצפה
- רמת רעש נמוכה (ללא מפוחים)
- גמישות בתכנון וביישום
- יעילות גבוהה
יישומים
- החלפת מערכות ישנות מבוססות קרור מים בבנייני משרדים ומגורים
- מבנים קרובים לים
- רבי קומות למגורים ו\או למסחר
1. אורך צנרת
| אורך צנרת מירבי כולל | 300 מ' |
| אורך צנרת מירבי בפועל** (שווה ערך) | 150 מ' (175 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה (אפליקציה מותנית) | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 40 מ' (50 מ'*) |
| הפרש גובה מירבי בין יחידות פנים | 15 מ' |
* למטרות חישוב, הניחו כי האורך המקביל של הסתעפות Y של הצנרת הוא 0.5 מ' וזה של החנוכיה (Header) הוא 1 מ'.
** ליישום האפליקציה המותנית.
יעילות
יעילות
תוכנן לחיסכון בשטח רצפה
מובילות עולמית ביעילות אנרגטית
EER (דירוג היעילות)
* השוואה לדגם של 4 כ"ס, המבוססת על נתוני בדיקה פנימיים.
COP (דירוג היעילות)
* השוואה לדגם של 4 כ"ס, המבוססת על נתוני בדיקה פנימיים.
גודל קומפקטי
ניתן להתקין את היחידה החיצונית בתוך ארון. אין צורך בגג או במקום חיצוני. ניתן למקמה בחללים קטנים כגון: חנויות הממוקמות במרכזי ערים ובקניונים.
שטח חתך (Footprint)
משקל
התקנה נוחה
ביטול הצורך בניקוז מקל על ההתקנה.
תיאור המוצר
יחידות חוץ (מעבה) VRF-WATER-V4
הפעלה במצב חימום או קירור
תפוקה: 6.4-64.0 TR
כמות מאיידים: עד 13-64 מאיידים
התקנה: מעבה עם כניסת ויציאת מים (קירור מים במקום קירור באוויר)
ניתן למקם אותו בתוך המבנה
משקל יחידה בודדת 127-140kg.
מערכת למיזוג וילות יוקרה , משרדים ועוד.
בהם אין אפשרות למקם את המעבים במסתור כביסה או בגג.
מאפשרת לחבר עד 64 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידה חיצונית אחת .
ניתן לצרף עד 4 מעבים למעגל אחד
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון.
תכנון
תכנון
יתרונות
- חיסכון בשטח רצפה
- רמת רעש נמוכה (ללא מפוחים)
- גמישות בתכנון וביישום
- יעילות גבוהה
יישומים
- החלפת מערכות ישנות מבוססות קרור מים בבנייני משרדים ומגורים
- מבנים קרובים לים
- רבי קומות למגורים ו\או למסחר
1. מבנה קומפקטי
2. משקל קל
3. שליטה על ספיקת מי קירור (אופציונלי)
יעילות
יעילות
יעילות גבוהה ביותר באמצעות שילוב של טכנולוגיות חכמות
המשתמשים במזגנים דורשים כיום פתרונות יעילים ביותר וחסכוניים באנרגיה לבקרת טמפרטורה, תוך מענה מלא לדרישות המשתנות. מיזוג רבי הקומות מציב אתגרים רבים אשר חלקם נובע משמירה על חזות המבנה, הפרשי הגובה וכו'. מתוך מכלול השיקולים, מערכות מקוררות המים הפכו לפתרון המועדף.
המערכת מאפשרת ביצועים משופרים וחופש בהתקנה. מערכת ה-MULTI V WATER IV של LG משלבת פונקציות חכמות עם טכנולוגיות אינוורטר מתקדמות המשדרגות עוד יותר את היעילות האנרגטית ואת טווח הפעולה. המערכת מצטיינת בהחזר השקעה קצר (ROI – Return on Investment) בזכות מקדם יעילות של 5.9 (COP – Coefficient of Performance) ועם ערך מרשים באותה מידה של פעולת עומס חלקי (IPLV – Independent Part Load Value) של 6.73.
יחד עם יעילות האנרגיה היוצאת מן הכלל, הפתרון החדש מגיע עם מבחר תכונות חכמות באמת, שיפור במבנה רכיבי המערכת ובקרה חכמה. להקלה על ההתקנה ולחסכון טוב יותר במקום, מערכת ה-MULTI V WATER IV קלה יותר וקטנה יותר מהדגם הקודם.
חברת LG, כמובילה בתחום טכנולוגיית החימום, האיוורור ומיזוג האוויר, תמשיך לפתח ולהציג פתרונות יעילים ואיכותיים לטובת בסיס הלקוחות הגלובלי ההולך וגדל שלה.
מערכת חסכונית בעלת יעילות אנרגטית גבוהה במיוחד
על ידי שימוש בשיטת קירור מבוססת מים ובהשוואה ליכולות של המדחס, מביאה יחידה זו את ביצועיה למצב האופטימלי. בנוסף, באמצעות מערכת זו תתבצע החלפת חום בגורדי השחקים, פעולה שתאפשר חסכון בחשמל.
מערכת חסכונית בעלת יעילות אנרגטית גבוהה במיוחד
השימוש במים כאמצעי לסילוק חום מהמערכת מבטל למעשה את השפעת תנאי הסביבה על הביצועים. כך מובטחים ביצועים ויעילות גבוהה בכל מצבי הפעולה של המערכת.
מקור: תוכנת הערכת האנרגיה של (LG (LEEP – LG Energy Estimate Program
הבדיקה בוצעה בבניין בפריז, צרפת
מדחסי אינוורטר דור רביעי של של LG
מדחסי אינוורטר דור רביעי המותקנים במערכות ה-MULTI V WATER IV מאפשרים השגת יעילות אנרגטית גבוהה ביותר.
* השוואה ל- 10 כ"ס במצב קירור
1 מהירות גבוהה יותר של המדחס - Hz-140Hz
- מסוגל להגיע במהירות לטמפרטורה הנדרשת
- יעילות מוגברת בעומס חלקי
2 HIPORTM (החזרת שמן בלחץ גבוה)
- השמן חוזר ישירות לצד הלחץ הגבוה במדחס
- שיפור ביעילות הליך החזרת השמן
3 בקרת מפלס שמן אקטיבית
- תהליך החזרת השמן מתרחש רק בעת הצורך
- שיפור ברמת אמינות המדחס ונוחות המשתמש
ערכת שליטה על ספיקת מי קירור (אופציונלי)
מערכת בקרה ראשונה מסוגה בעולם למערכות VRF מקוררות מים. חברת LG יישמה ערכת שליטה על ספיקת מי הקרור, כדי לצמצם את צריכת האנרגיה של משאבת סחרור מי הקרור.
- הערכה מווסתת את ספיקת מי הקרור דרך היחידה באופן אוטומטי בהתאם ללחצי העבודה.
הערות
- מקום: צרפת
- זמן פעולה כולל: 1,344 שעות
- טמפרטורה פנימית: סביבת משרד מקובלת
- טמפרטורה חיצונית: טמפרטורה ממוצעת של קיץ
- טמפרטורת מי קרור (כניסה ליחידה): כ-
גמישות בתכנון
גמישות בתכנון
תכנון פשוט עם המאפיינים הנוחים ביותר
אורך צנרת מירבי
מאפשר גמישות בהתקנה באורך צנרת כולל של עד 300 מ'.<br/ >מי קירור לא מגיעים ליחידות הפנימיות, ולכן אין צפי לנזילות ולנזקי מים.
| אורך צנרת מירבי כולל | 300 מ' |
| אורך צנרת מירבי בפועל (שווה ערך) | 150 מ' (175 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 50 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
* שווה ערך
** אפליקציה מותנית
מערכת MULTI V WATER IV ביישום גיאותרמי
המערכת משתמשת במקורות חום תת קרקעיים כגון אדמה, מי תהום, אגם, נהר וכו' כבאנרגיה הניתנת לשימוש ומשולבת לקירור ולחימום בניינים. מים (עם תוספים מונעי קפיאה בעת הצורך) מסוחררים ממערכת המיזוג אל מערך צנרת המשוקעת בתוך האדמה. מדובר ביישום מאד יעיל וידידותי לסביבה של מערכת ה-MULTI V.
- טווח הטמפרטורות של המים המסוחררים נע בין (-5)~45°C.
* היישום מחייב בדיקת תכנון ומתן אישור ע"י LG.
גודל ומשקל
המבנה הקומפקטי והמשקל העצמי הנמוך יחסית של היחידה החיצונית, מאפשרים התקנה "דו קומתית". כלומר חיסכון של 50% בשטח רצפה.
משקל קל
קל יותר להובלה ולהתקנה עקב הקטנה של 13% בגודל היחידה והקטנה של 15% במשקל הכולל.
תיאור המוצר
יחידות חוץ (מעבה) VRF-V4 - TROPICAL
הפעלה במצב חימום או קירור
תפוקה: 6.4-64.0 TR
כמות מאיידים: עד 13-64 מאיידים
התקנה: מעבה עם זריקת אוויר עליונה להתקנה בגג מבנה
או בחצר פתוחה
משקל יחידה בודדת 202-280kg.
מערכת למיזוג העומדת בתנאי מזג האוויר חמים במיוחד
מאפשרת לחבר עד 64 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידה חיצונית אחת .
ניתן לצרף עד 4 מעבים למעגל אחד
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון.
מאפיינים
מאפיינים
Technical innovation for high COP
As MULTI V lll has high efficiency parts, advanced interver control technology and optimal cycle control technology, the system’s unified performance has been improved. Based on these advanced technologies, the product provides customers with value through high efficiency and energy savings.
Extended piping length and elevation
Because of the product’s use of inverter control technology and sub-cooling control circuit technology, it is possible to design a system with the world’s longest piping length and world’s highest elevation difference. With this product, since a cooling and heating system can be designed more flexibly in a high-rise building or complex facilities building, the designer’s working time is reduced, thus allowing a more efficient design..
Eco-friendly design
We not only produce high efficiency products that have excellent energy-saving capability, but we also develop eco-friendly products with green technology that protects the earth and the environment. With these products, we are leading the world in low carbon and green development.
High static pressure fan
Since the product uses a more powerful high static pressure fan, the outdoor unit can be installed not only on the roof of a building but also inside the building by using an air duct. Because of the high static pressure fans and the BLDC fan motors, a sufficient air volume can be acquired for heat exchange and no re-circulation of the discharged air currents occurs. Depending on the building structure, you can reduce the piping length by installing the outdoor unit in the machine room.
Easy and safe transportation
Intelligent simple test run
Automatic test run reduce test run time by more than 60% compared to the test run in an existing product, and provides safe, reliable and convenient test run with various data backup functions. Since any general installation worker, not just a highly trained engineer, can perform a test run, the product also increases your installation competitiveness.
New & core technologies
תיאור המוצר
יחידות חוץ (מעבה) VRF-V4 - HEAT RECOVERY
הפעלה במצב חימום וקירור בו זמנית
תפוקה: 6.4-64.0 TR
כמות מאיידים: עד 13-64 מאיידים
התקנה: מעבה עם זריקת אוויר עליונה להתקנה בגג מבנה
או בחצר פתוחה
משקל יחידה בודדת 202-280kg.
מערכת למיזוג וילות יוקרה , משרדים ועוד.
מאפשרת לחבר עד 64 יחידות פנים נסתרות/גלויות/קסטות
בתפוקות שונות ליחידה חיצונית אחת .
ניתן לצרף עד 4 מעבים למעגל אחד
מאפשרת שליטה על כל יחידת פנים בנפרד
גמישות מקסימלית בתכנון.
תכנון
תכנון
יתרונות
מערכות ה-MULTI V IV HR של LG מאפשרות פעולה בו-זמנית של קירור ושל חימום באזורים שונים. פעולה בו-זמנית של חימום וקירור מאפשרת השגת יעילות אנרגטית מירבית בזכות העברת חום מאזורים מקוררים לאזורים מחוממים באמצעות המערכת.
יישומים
- בתי מלון \ כפרי נופש
- בתי חולים \ מרפאות
- מעונות
- משרדים וכו
1. מגבלות צנרת
| אורך צנרת מירבי (סה"כ צנרת במעגל הקרר, קו נוזל בלבד) | 1,000 מ' |
| אורך צנרת מירבי בפועל** (שווה ערך) | 200 מ' (225 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה (אפליקציה מותנית) | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 110 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
| הפרש גובה מירבי בין יחידות חוץ | 5 מ' |
| הפרש גובה מירבי בין יחידות פנים לבין קופסאות HR | 15 מ' |
| הפרש גובה מירבי בין קופסאות HR | 15 מ' |
*שווה ערך **אפליקציה מותנית
2. חסכון באנרגיה באמצעות טכנולוגיית
Heat Recovery MULTI V IV
3. מעטפת עבודה
- חימום: (-25)~18°CWB
- קירור: (-10)~43°CDB
- משולב (חימום וקירור בו-זמנית): (-10)~16°CWB
יעילות
יעילות
פעולת קירור וחימום בו-זמנית ברמת יעילות אנרגטית גבוהה
ניתן להגיע ל-COP של עד 8.5 (בתנאי פעולה של 40% קירור ו- 60% חימום)
- ניתן לצמצם את צריכת האנרגיה ב-30%
ניתן להפעיל את המתקן להמרת חום של היחידה החיצונית לקירור ולחימום בו-זמנית.
- הקטן להעברת המצב לפעולה ממושכת
- הגבר את רמת היעילות על ידי הפעלה בו-זמנית
* טמפרטורה חיצונית: 7oC DB / 6oC WB
* טמפרטורה פנימית: 20oC DB / 15oC WB
קופסת HR
- כוללת מחליף חום צינור בתוך צינור
- מקסימום 8 יחידות פנים שניתן לחבר לכל אחת מן ההסתעפויות
- עד 16 kW להסתעפות, מקסימום 58 kW לקופסת HR
- קלה להתקנה ולהגדרה במערכת
- גישה קלה ונוחה לרכיבים פנימיים
מחליף חום צינור בתוך צינור
קרר דו פאזי
שינוי מצב מתקדם (AMC – Advanced Mode Change)
בהתאם לדרישות מיחידות פנים ותנאי הפעולה הכלליים, תשנה היחידה החיצונית את מצב הפעולה תוך שמירת תנאי נוחות מירביים למשתמשים.
- בקרת לחץ רציפה
- תחום פעולה יעיל
- קיצור משך "התאוששות" לאחר העברה ממצב למצב - 5 דקות
ביצועים
ביצועים
מובילים את התחרות עם ביצועי קירור וחימום יוצאי דופן
טווח פעולה רחב
הגדלת טווח הפעולה בחימום מתאפשרת בזכות יישום מספר חידושים.
* חימום (oC DB), קירור (oC WB), חימום וקירור בו-זמני (oC DB) ** חימום (oC WB), קירור (oC DB), חימום וקירור בו-זמני (oC WB)
טמפרטורה חיצונית
- מצב חימום: -25oC WB – 18oC WB
- מצב קירור: -10oC DB – 43oC DB
- מצב של חימום וקירור בו-זמני: -10oC WB – 16oC WB
החלפה אוטומטית
הפעלת יחידת פנים במצב אוטומטי (החלפה אוטומטית בין קירור וחימום), מאפשרת שמירה על טמפ' חלל יציבה תוך חיסכון באנרגיה.
פעולת חימום רציפה
מתאפשרת ע"י הפשרה חלקית והחזרת שמן בפעולת חימום.
- הגדלת תפוקת החימום בכ-17%
החזרת שמן במצב חימום
- חימום רציף והחזרת שמן במצב חימום
חימום ע"י MULTI V IV HR
חימום ע"י מערכת VRF קונבנציונאלית
*ניתן להפעיל את המצב הקיים באופן אוטומטי בכפוף לתנאי הפעולה.
גמישות בתכנון
גמישות בתכנון
תכנון פשוט הכולל את המאפיינים הנוחים ביותר
גמישות בחיבור של קופסת HR
מבנה קופסת HR של LG מאפשר גמישות ונוחות בחיבור קופסאות בשורה או במערך מקביל.
חלוקה לאזורים
- ניתן לחבר עד 8 יחידות פנימיות להסתעפות. ניתן לחבר מקסימום 32 יחידות פנימיות לקופסת HR
- ניתן להגדיר מצב פעולה זהה עבור כל אזור.
- חסכון בעלויות התקנה.
MULTI V IV HR
מערכת VRF קונבנציונאלית
מאפיינים
AMC (Advanced Mode Change)
AMC control provides an optimal cycle operation under any conditions. Through this mode, System Cycles can be more stable and maintain comfort for the customers.
Long Piping Length
Flexible Connection of HR Unit
LG’s heat recovery unit allows flexible connection both in series and in a row.
Providing Various Applications
Experiencing different operations simultaneously to provide optimal comfort with LG Air Conditioning system
- Cooling/Heating
- Fast Water Heating/Floor Heating
- Ventilation/Humidification
Wide Operation Range
* Expanded Low Temperature Operation area through Condenser with Various Control
תיאור המוצר
יחידות חוץ (מעבה) -- VRF-V5 - PRO
הפעלה במצב חימום או קירור
תפוקה: 6.4-82.8 TR
כמות מאיידים: עד 1-64 מאיידים
התקנה: מעבה עם זריקת אוויר עליונה להתקנה בגג מבנה
או בחצר פתוחה
משקל יחידה בודדת 175-250kg.
מערכת מיזוג למגוון רחב מאד של יישומים
לתחום המסחרי, כדוגמת משרדים, סניפי בנק, מפעלים, מרפאות ועוד ועוד.
אפשרות חיבור של עד 64 יחידות פנים, נסתרות/גלויות/קאסטות
ניתן לצרף עד 4 יחידות חיצוניות למעגל אחד
אפשרות שליטה על כל יחידת פנים בנפרד
ציפוי אפוקסי על הסוללה לאבטחת אמינות וביצועים טובים למשך שנים
גמישות מקסימלית בתכנון.
תכנון
תכנון
מגבלות התקנת צנרת למערכת הפועלת ב- PRO
מגבלות צנרת
| אורך צנרת מירבי (סה"כ צנרת במעגל הקרר, קו נוזל בלבד) | 1,000 מ' |
| אורך צנרת מירבי בפועל** (שווה ערך*) | 200 מ' (225 מ'*) |
| אורך צנרת מירבי לאחר ההסתעפות הראשונה (אפליקציה מותנית) | 40 מ' (90 מ'**) |
| הפרש גובה מירבי בין יחידה חיצונית לבין יחידות פנים | 110 מ' |
| הפרש גובה מירבי בין יחידות פנים | 40 מ' |
| הפרש גובה מירבי בין יחידות חוץ | 5 מ' |
מעטפת עבודה
- חימום מ- 25°C- עד 15.5°C+
- קירור מ- 10°C- עד 48°C+
יתרונות
מערכות מסוג MULTI V 5 - PRO של LG מאפשרות קירור או חימום פרטני של חללים ממוזגים בהתאם לאזורים או לחללים שהוגדרו ע"י המשתמש. החלוקה לאזורים מאפשרת שליטה טובה יותר בטמפרטורת החלל וחיסכון באנרגיה. כמו כן, חימום החללים באמצעות מערכת המיזוג מייתר את הצורך בתנורי הסקה ובמערכות הנלוות.
יישומים
- משרדים, סניפי בנק, חנויות
- מוסדות חינוך
- בנייני מסחר קטנים / בינוניים (קניון / חנות כלבו / חנות קמעונאית גדולה / סופרמרקט)
משקל קל
יעילות
יעילות
מדחס בעל יעילות מיטבית
מערכת MULTI V-5 מבטיחה יעילות מירבית, בזכות טכנולוגיה מתקדמת הכוללת מדחסי אינברטר מתקדמים ביותר.
מדחס אינברטר מתקדם תוצרת LG
בזכות תכנון מחדש של מיסבי המדחס, מתאפשרת הפעלתו הרציפה בתדר נמוך מאד של 15Hz )10Hz בדגם הקודם),
תוך שיפור ביעילות הכללית בכל טווח תדרי פעולת המדחס.
הזרקת גז (Vapor Injection)
- שיפור בתפקוד המערכת בחימום בזכות דחיסה דו שלבית
- חימום עוצמתי גם בטמפ' חוץ נמוכות
- הגברת היעילות וביצועי החימום
מיסבים משופרים
- יישום "חומרים מתעשיית התעופה PEEK (Polyetheretherketone) על המיסבים
- מאפשרים יותר זמן פעולה ללא שימון
- הגעה מהירה לטמפ' עבודה רצויה
טווח פעולה רחב יותר
- שיפור ביעילות בכל טווח הפעולה
- תגובה מהירה לשינויים
- הגעה מהירה לטמפ' עבודה רצויה
HIPOR
- הקטנת איבוד האנרגיה כתוצאה מהחזרת שמן ישירות לצד הלחץ הגבוה
ניהול מפלס שמן חכם
- בדיקה רציפה של מפלס השמן במדחס ע"י רגש מפלס שמן מובנה
מובילות עולמית ביעילות אנרגטית נומינלית (לפי תנאי Eurovent)
מובילות עולמית ביעילות אנרגטית עונתית (ESEER)
"ניהול עומס חכם" Smart Load Control (SLC)
פונקציה המשפרת משמעותית את נוחות המשתמשים והיעילות האנרגטית הכללית של המערכת,
בזכות התאמת אופי פעולת המערכת לתנאי הסביבה.
טכנולוגיה זו מאפשרת שינוי אוטומטי של טמפרטורות הקרר ומביא לעליה של עד 21% ביעילות העונתית ESEER (בדגם 26HP)
ולשיפור ממוצע של עד 15% בהשוואה לדגם הקודם.
שיפור ביעילות האנרגטית (SLC SEER)
עד 15% (לחות גבוהה)~ עד 31% (לחות נמוכה)
HIPOR
(High Pressure Oil Return)
טכנולוגיית HIPOR מאפשרת החזרת שמן ישירות לצד הלחץ הגבוה של המדחס ולא כמקובל לצד הלחץ הנמוך. טכנולוגיה זו, מונעת הפסדי אנרגיה הנגרמים מהליך החזרת השמן והפרשי הלחצים ותורמת לעליה ביעילות הכללית של המערכת.
השוואת יעילות
יעילות מיטבית
הזרקת גז (Vapor Injection)
הזרקת גז עושה שימוש בדחיסה דו דרגתית המאפשרת חימום מיטבי בתנאי חוץ קיצוניים. שילוב הזרקת גז עם טכנולוגיית HIPOR, מבטיח ביצועי חימום מעולים והרחבת טווח טמפרטורות החימום.
השוואת ביצועים
בקרת סחרור קרר אקטיבית (Active Refrigerant Control)
בקרת סחרור קרר אקטיבית בודקת ומתאימה את כמות הקרר המסוחרר במערכת בהתאם לתנאי הפעולה.בקרה זו, הכוללת 5 שלבים, מאפשרת שיפור ביעולת האנרגטית לעומת מערכות בהן כמות הקרר המסוחרר קבועה.
ביצועי יעילות
ניהול מפלס שמן חכם (Smart Oil Management)
האמינות והיעילות של המדחס השתפרו מאד, בזכות רגש מפלס גובה שמן מובנה המנטר את מפלס השמן בזמן אמיתי. בזכות רגש זה וביטול מחזורי החזרת שמן מיותרים, משיגים עד 12% יותר זמן חימום לעומת דגמים קודמים, תוך שיפור ביעילות ובאמינות המערכת.
השוואת זמן פעולה
זרימת קרר משתנה במחליף החום (Variable Heat Exchanger)
מספר המעגלים ומספר המעברים של הקרר בתוך מחליף החום משתנה בהתאם למצב הפעולה (קירור\חימום). טכנולוגיה זו מאפשרת שיפור של עד 6% ביעילות הכללית.שינוי מספר המעגלים המשפיע ישירות על מהירות זרימת הקרר מאפשר מיקסום היעילות בכל מצב פעולה.
ביצועי יעילות
ביצועים
ביצועים
ביצועים מיטביים
מערכת MULTI V-5 מבטיחה אמינות גבוהה וביצועים מעולים בכל סביבת עבודה, בזכות ציפוי אפוקסי שחור על סוללת היחידה החיצונית, מפוח בעל ספיקת אויר גבוהה ומיסבים משודרגים.
סוללת יחידה חיצונית מצופה באפוקסי שחור להגנה טובה יותר מפני קורוזיה
הציפוי מגן על הצלעות האלומינים ומבטיח ביצועים טובים למשך שנים, גם בסביבה קורוזיבית באזורים מתועשים וכד'. בנוסף, שכבת ציפוי דוחה מים (הידרופילי) מונע הצטברות מים על פני הסוללה ותורם גם הוא למניעת קורוזיה.
עמידות הסוללה בפני קורוזיה, נבדקה בתנאי ISO accelerated corrosion test ואושרה ע"י UL. הסוללה החדשה, עמידה פי 3 בפני קורוזיה בהשוואה לדגם הקודם.
כנפי המפוח
- מבנה כנפי המפוח, המחקה אלמנטים מהטבע כדוגמת המבנה הגלי של צדפות לאורך הלהב וגב הלויתן בקצה הלהב, מיצרים זרימת אויר חלקה יותר. כלומר, זרימת אויר גדולה יותר ביעילות גבוהה יותר.
- בנוסף למבנה הכנף, בית מפוח מוארך ומוגדל, מאפשר למערכת MULTI V-5, יכולת התמודדות עם לחץ חיצוני גבוה יותר ברמת רעש נמוכה יותר.
השוואת ביצועים של המפוח - בין דגם MULTI V5 לבין הדגם הקודם
תכונות השימון העצמי
תכונות השימון העצמי של PEEK (Polyetheretherketone) המשמש בתעשיית התעופה, מוסיפים למדחס עמידות ואמינות. מערכת MULTI V-5 מסוגלת במקרים קיצוניים, לפעול משך זמן ארוך יותר ללא שימון.
השוואת משך פעולה ללא שימון
תווך פעולה מורחב בחימום ובקירור
בזכות שיפורים במדחס וטכנולוגיית הזרקת גז, מפוח מחוזק וציפוי אפוקסי על הסוללות, הגדלנו משמעותית את טווח טמפרטורות הפעולה של מערכת MULTI V-5. המערכת מסוגלת לספק חימום בתנאים קיצוניים של (-25)°C.
מצב פעולה בחימום
מצב פעולה בקירור
נוחות
נוחות
נוחות מיטבית
מערכת MULTI V-5 מייצרת תנאי נוחות אופטימליים למשתמשים, בזכות "קריאה כפולה" (Dual Sensing) של טמפרטורה ולחות. בזכות ניטור קבוע של תנאי הסביבה, המערכת פועלת רציף, ללא הפסקות תכופות.
עיכוב בכניסה להליך הפשרה בזכות השימוש ברגש לחות
שליטה בטמפ' האיוד בהתחשבות בתנאי הלחות החיצונית מאפשרים השהיית תחילת הפשרה תוך המשך אספקת חימום לחללים הממוזגים.
ניהול חכם של מפלס השמן במדחסים
רגש מפלס גובה שמן מובנה בתוך המדחס, מאפשר פעולת מדחס רציפה ללא הפסקות מיותרות הנובעות מהחזרת שמן מיותרת המתוזמנת מראש.
נוחות מיטבית
קירור נעים (Comfort Cooling)
מערכת MULTI V-5 מאפשרת פעולה רציפה (ללא הפסקות טרמוסטטיות) של יחידות הפנים בזכות יכולת התאמת ביצועי הקירור בהתאם להפרשי הטמפרטורה הרצויה והמצויה בכל חלל. פעולה רציפה מבטיחה נוחות מירבית למשתמשים בזכות טמפ' ולחות יציבים מאד בחללים הממוזגים.
מצב "שקט"
בשונה מהדגם הקודם שאיפשר פעולה במצב "שקט" רק בשעות הלילה, מערכת MULTI V-5, מאפשרת פעולה במצב "שקט" בכל זמן ביממה בהתאם לצרכי המשתמשים והסביבה.
גמישות רבה בהתקנה בזכות יחידות בהספקים גבוהים
יחידות בהספקים גבוהים של מערכת MULTI V-5 דורשות מינימום שטח רצפה תוך הקטנת עומס המשקל הכולל ומאפשרות ניצול יעיל של השטח לשימושים אחרים.
שליטה מיטבית
מגוון רחב של אפשרויות לשליטה
